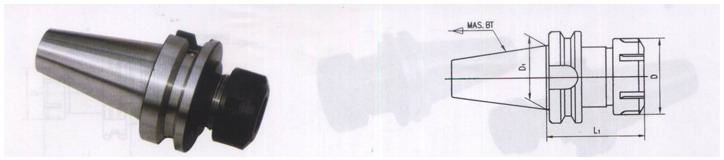

Collet chuck
|
![](BT40-ER25-70_(1).JPG) |
![](BT40-ER25-70_(2).JPG) |
![](ER-drawing.JPG)
Specification
Unit: mm
Order NO.
(BT×ER-L1) |
D |
D1 |
Order NO.
(BT×ER-L1) |
D |
D1 |
BT30×ER16-70 |
28 |
31.75 |
BT45×ER32-70 |
50 |
57.15 |
BT30×ER20-70 |
34 |
31.75 |
BT45×ER32-100 |
50 |
57.15 |
BT30×ER25-70 |
42 |
31.75 |
BT45×ER32-120 |
50 |
57.15 |
BT30×ER32-70 |
50 |
31.75 |
BT45×ER40-80 |
63 |
57.15 |
BT30×ER40-80 |
63 |
31.75 |
BT45×ER40-100 |
63 |
57.15 |
BT40×ER16-70 |
28 |
44.45 |
BT45×ER40-120 |
63 |
57.15 |
BT40×ER20-70 |
34 |
44.45 |
BT50×ER16-70 |
28 |
69.85 |
BT40×ER20-100 |
34 |
44.45 |
BT50×ER16-90 |
28 |
69.85 |
BT40×ER20-150 |
34 |
44.45 |
BT50×ER16-135 |
28 |
69.85 |
BT40×ER25-60 |
42 |
44.45 |
BT50×ER20-70 |
34 |
69.85 |
BT40×ER25-70 |
42 |
44.45 |
BT50×ER20-90 |
34 |
69.85 |
BT40×ER25-90 |
42 |
44.45 |
BT50×ER20-135 |
34 |
69.85 |
BT40×ER25-100 |
42 |
44.45 |
BT50×ER20-150 |
34 |
69.85 |
BT40×ER25-150 |
42 |
44.45 |
BT50×ER20-165 |
34 |
69.85 |
BT40×ER32-70 |
50 |
44.45 |
BT50×ER25-70 |
42 |
69.85 |
BT40×ER32-100 |
50 |
44.45 |
BT50×ER25-135 |
42 |
69.85 |
BT40×ER32-150 |
50 |
44.45 |
BT50×ER25-165 |
42 |
69.85 |
BT40×ER40-70 |
63 |
44.45 |
BT50×ER32-70 |
50 |
69.85 |
BT40×ER40-80 |
63 |
44.45 |
BT50×ER32-80 |
50 |
69.85 |
BT40×ER40-120 |
63 |
44.45 |
BT50×ER32-100 |
50 |
69.85 |
BT40×ER40-150 |
63 |
44.45 |
BT50×ER32-102 |
50 |
69.85 |
BT45×ER16-70 |
28 |
57.15 |
BT50×ER40-80 |
63 |
69.85 |
BT45×ER20-70 |
34 |
57.15 |
BT50×ER40-100 |
63 |
69.85 |
BT45×ER20-100 |
34 |
57.15 |
BT50×ER40-120 |
63 |
69.85 |
BT45×ER25-70 |
42 |
57.15 |
BT50×ER40-135 |
63 |
69.85 |
BT45×ER25-90 |
42 |
57.15 |
BT50×ER50-90 |
78 |
69.85 |
BT45×ER25-100 |
42 |
57.15 |
BT50×ER50-120 |
78 |
69.85 |
|
|
|
![](BT40-M.JPG) |
![](BT40-MW.JPG) |
ВТ40-М2-50
ВТ40-М3-70 |
BT30-MW2-60 |
BT40-MW3-70 |
|
BT40-MW4-95 |
|
![](BT40-XS.JPG)
BT40-XS13-90
BT50-XS16-90 |
![](BT40-XM_FM.JPG)
BT40-XMA22-45L |
BT50-XMA22-150 |
BT50-FMB40-100 |
BT40-FMB22-150 |
BT50-XMA27-100 |
BT50-XMB40-150 |
BT40-XMB32-50L |
|
|
|
![](BT40-KPU.JPG)
BT40-KPU13-95 |
![](BT30-KMC.JPG)
BT30-KMC32-95 |
![](BT40-SCK.JPG)
BT40-SCK6-55 |
![](BT40-F1.JPG)
HOLDER for system F1 shank BT40 |
![](BT40.JPG)
Lock cutter holder BT40 |
![](JT40-XMA.JPG)
JT40-XMA27-50
JT40-XMA27-100 |
![](JT40-XP.JPG)
JT40-XP12-100 |
JT50-XP08-100 |
JT40-XP25-160 |
|
JT40-XP32-150L |
|
|
![](JT40-ER.JPG)
JT40-ER32-160
JT40-ER32-200
|
|
|
CNC Machine
Accessories |
ER extension rod
![](ER_extension_rod-A.JPG)
A32-ER25-105
A40-ER32-120 |
ER extension rod
![](ER_extension_rod-C.JPG)
C8-ER8-79 (Mini-NUT-М) |
C20-ER16-150 (Mini-NUT-М) |
C12-ER8-150 (Mini-NUT-М) |
|
|
Elastic chuck
![](Elastic_chuck-ER.JPG)
ER8 (3 мм) |
ER32 ( 8 мм) |
ER40 ( 9 мм) |
|
ER32 (10 мм) |
ER40 (12 мм) |
ER16 ( 4 мм) |
ER32 (13 мм) |
ER40 (16 мм) |
ER16 ( 6 мм) |
ER32 (14 мм) |
|
|
ER32 (15 мм) |
|
|
Elastic chuck set
![](Elastic_chuck_set.JPG)
ER 20 -12pcs ( 2-13 мм)
ER 25 -15pcs( 2-16 мм)
ER 32 -18pcs (3- 20 мм)
|
Boring cutter bar
![](Boring_cutter_bar_(1).JPG)
TZC13-65-90-L |

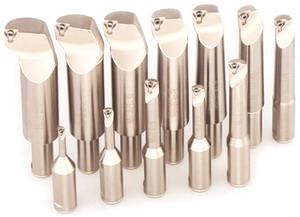

Boring cutter bar
![](Boring_cutter_bar_(2).JPG)
SBJ-1610-40 |
Vice shim
![](Vice_shim.JPG)
PB150-8-9 |
Modular fixture
![](Modular_fixture.JPG)
PB150-8-9 |
Tool set
![](Tool_set.JPG)
d=32/d=20 |
d=40/d=32 |
d=32/d=25 |
|
|
Special wrench
![](wrench.JPG)
ER8M |
Pull nail
![](Pull_nail.JPG)
BT40-45 |
|
